trotz guter Ergebnisse mit meiner G5RV i.v. merkte
ich vor allen Dingen auf den Bändern
ab 20m Nachteile.
Es reifte der Gedanke eine flachstrahlende
Vertikalantenne für 20 & 17m aufzubauen, evt. auch noch weiteren Bändern.
Ich recherchierte einige Zeit umher und begann dann mit diversen
Versuchen. Zuerst zu ebener Erde.
Basis ist eine einfache 5/8 CB Antenne, neu bei Ebay für ca. 40,- €
zubekommen.
Diese habe ich "entkernt" , heißt Spule aus dem Fusspunkt
entfernt.
Gerade bei 20m lassen meine örtlichen Gegebenheiten keine 4 Radials für 20m zu.
Im nächsten Schritt brachte ich vom Fusspunkt aus parallel Strahler für 18 & 21 MHz an,
parallel wieder je 2 Stück 1/4 Radials je Band.
Und siehe da es funktioniert. Nachdem am Boden provisorisch alles funktioniert hat,
nun der nächste Schritt Richtung geplanten Standort.

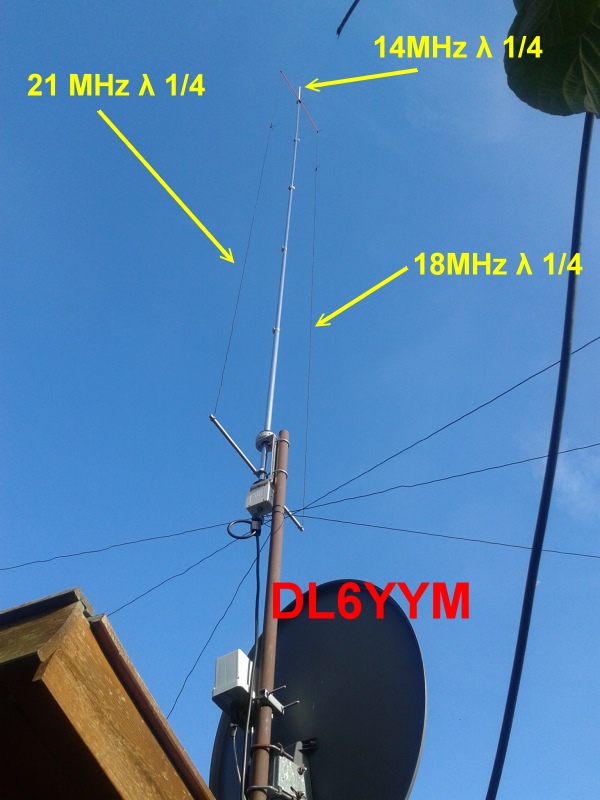

So schaut es nun fertig aus:
Träger und 1/4 Strahler für 14 MHz ist die ehemalige
CB Antenne.
Rechts und Links von ihr befinden sich die Strahler für 18 und 21 MHz aus
Draht.

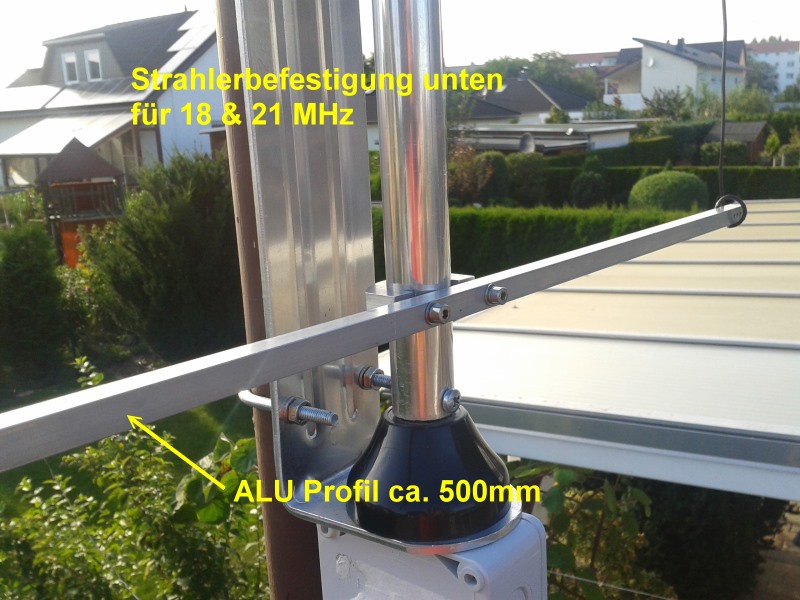

Unten mit dem Einspeisepunkt über ein ALU Profil verbunden.

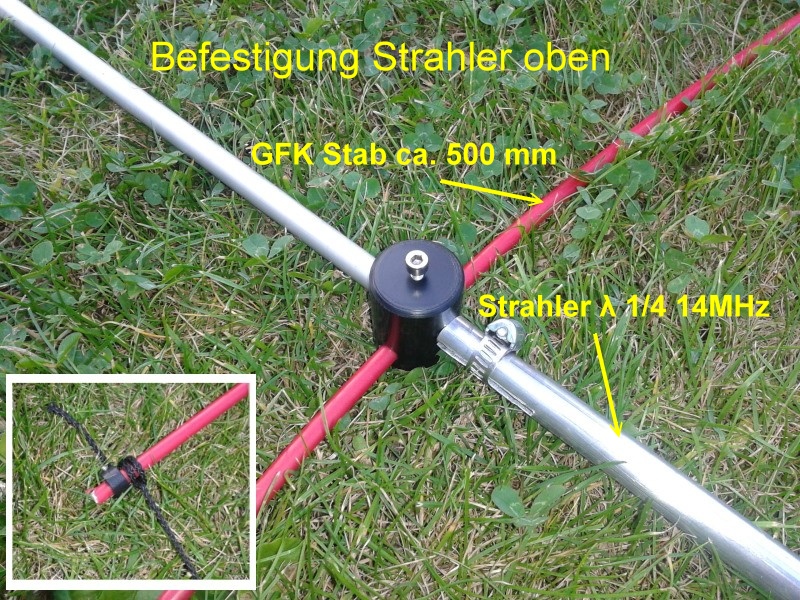

Oben habe ich eine GFK Stab als Abstandshalter
angebracht. Zum einen
isoliert er vom Strahler, zum anderen hält er die Drähte als eine Art
Feder
auf Spannung.

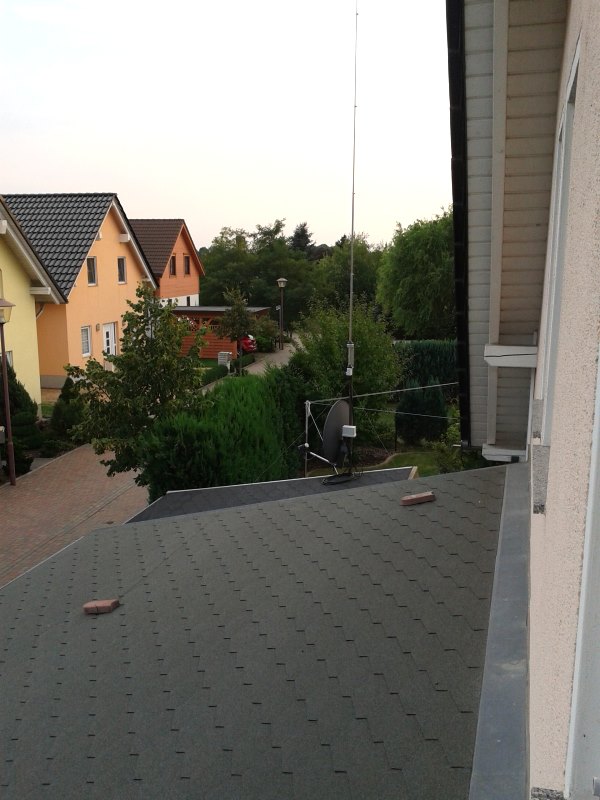

Zwei Radials vorerst mit Steinen auf dem Flachdach
fixiert, die anderen beiden

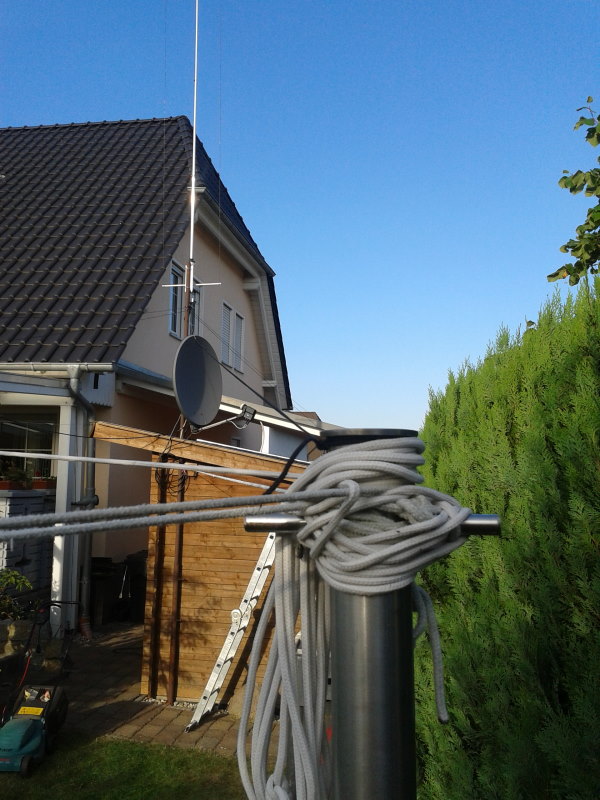

Richtung Garten mit den Wäschepfählen verspannt. Jeweils schräg nach
unten soweit möglich.
Der Einspeisepunkt befindet sich bei mir in ca. 4,5m über Grund.

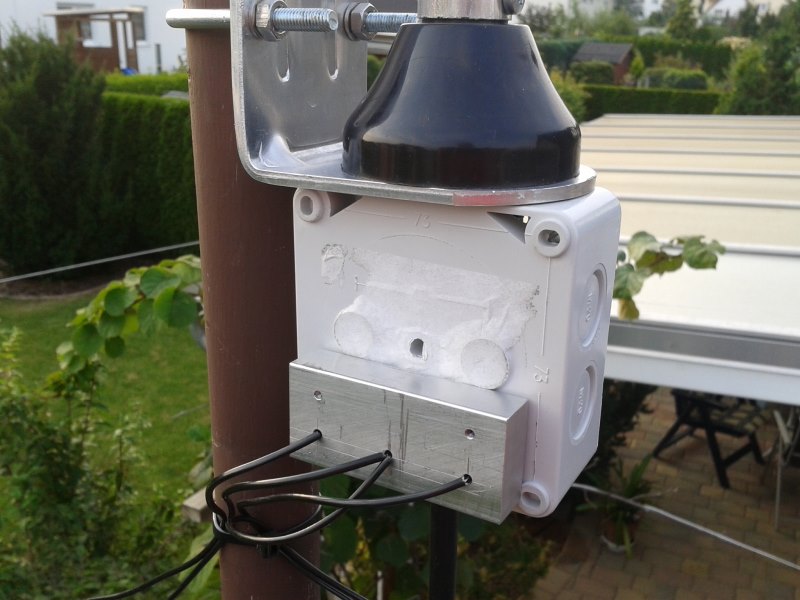

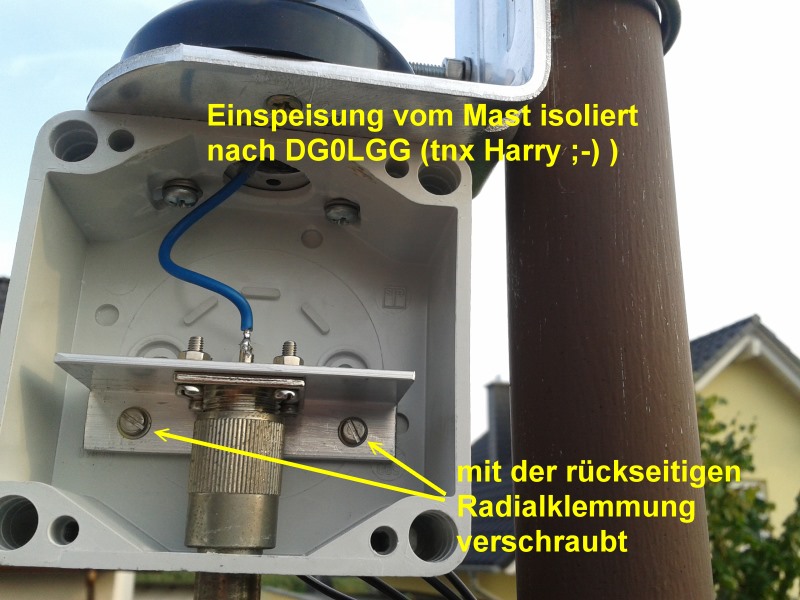

Die Radials sind gegenüber dem Mast isoliert angebracht. An der Rückseite des Anschlusskastens
habe ich eine Klemme aus Aluminum angebracht. Einfach abisoliertes Drahtende einstecken und mit
Madenschraube festklemmen.
Gerade beim experimentieren mit den Radiallängen eine tolle Sache.
Ohne Tuner hat die Antenne (im CW Bereich) auf 14MHz ein SWR von 1:1,1,
18MHz 1:1,4 und 21MHz von 1:1,8.
Sie lässt sich
ohne jede
Handstände auf ein SWR 1:1 mit dem Tuner abstimmen.
Fazit. Grundsätzlich hat sich der Aufbau absolut
für mich gelohnt.
Je nach Station und Region ist die Vertikal bis zu 3 Stufen stärker als
meine G5RV i.v.
Ich konnte in der letzten Woche Stationen mit QRP (was sonst) arbeiten,
die ich an der G5RV kaum hörte.
Dies spiegeln auch Versuche mit Reversebeacon deutlich wieder.
Nun ein paar Wochen vergangen. Ich hatte Zeit zum testen und vergleichen.
Nach wie denke ich eine runde Sache, auch unter dem Blickwinkel Aufwand & Nutzen !
Mein bisher schönster Erfolg mit dieser Antenne, ist ein QSO mit John VK4TJ. (tnx fr nice contact)
Er kam auf meinen CQ Ruf auf 14 MHz herein. Dananch folgte ein 10 Minuten QSO mit allem was dazu
gehört inkl. Wetter ;-). Er arbeitete mit 100 Watt, ich mit 5 Watt.
Vor zwei Tagen war seine QSL im Briefkasten ....
